Mitkä ovat SA387 Grade 11 Class 1:n ominaisuudet ja sovellukset?
Paineastialaatuisena teräksenä käytettäväksi korkeissa lämpötiloissa, sitä käytetään monilla teollisuudenaloilla ja se on erittäin tehokas erityisesti öljy-, kaasu- ja petrokemianteollisuudessa, jossa nesteitä ja kaasuja varastoidaan usein korkeammissa lämpötiloissa. Korkeammat kromipitoisuudet tarjoavat myös erinomaisen korroosion- ja hapettumiskestävyyden, mikä on välttämätöntä hapankaasusovelluksissa.
SA387 Grade 11 Class 1:n ominaisuudet

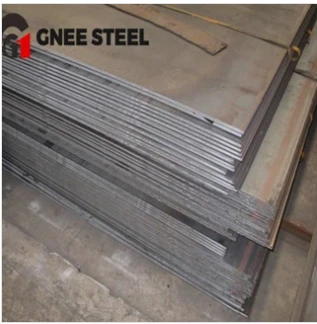

SA387 Grade 11 Class 1 on kromi-molybdeeniseosteräslevy, joka toimitetaan hehkutettuna. Sen ominaisuudet määrittävät sekä sen kemiallinen koostumus että tämä erityinen lämpökäsittely.
1. Kemiallinen koostumus
Kromi (Cr): 1.00 - 1.50% – Tarjoaa hapettumisen ja korroosionkestävyyden korkeissa lämpötiloissa.
Molybdeeni (Mo): 0.45 - 0.65% – Tehostaa korkean-lämpötilojen kestävyyttä ja virumiskestävyyttä sekä vähentää herkkyyttä haurastumiselle.
Hiili (C): 0.10 - 0.20 %
Muut alkuaineet: mangaani, pii, fosfori ja rikki määritetyissä rajoissa.
Keskeinen huomautus: Koostumus on identtinen Grade 11 Class 2:n kanssa. Ero on yksinomaan lämpökäsittelyssä.
2. Mekaaniset ominaisuudet (hehkutettu kunto)
Vetolujuus: 415 - 585 MPa (60 - 85 ksi)
Myötölujuus (min): 205 MPa (30 ksi)
Venymä (min): 22 % (50 mm / 2 tuumaa)
Kovuus: Tyypillisesti pienempi tai yhtä suuri kuin 163 HBW (Brinell). Hehkutettu tila tuottaa pehmeän, sitkeän mikrorakenteen (ferriitti ja perliitti).
Keskeinen ominaisuus: Pienempi lujuus, mutta huomattavasti parempi sitkeys ja muovattavuus verrattuna luokkaan 2 (N&T).
3. Valmistusominaisuudet
Muovattavuus: Erinomainen. Hehkutettu, pehmennetty tila tekee siitä suositellun valinnan vakaviin kylmämuovausoperaatioihin (esim. valssaus, päiden uurtaminen, syvät kuoret), joissa luokan 2 materiaali saattaa halkeilla.
Hitsattavuus: Hyvä, mutta vaatii tiukkoja toimenpiteitä:
Pakollinen esilämmitys: 150{2}}205 astetta (300-400 astetta F) vedyn aiheuttaman halkeilun estämiseksi.
Pakollinen jälki{0}}hitsauksen lämpökäsittely (PWHT): Vaaditaan kaikissa hitsauksissa jännityksen lievittämiseksi, lämpö-vaikutusalueen (HAZ) karkaisemiseksi ja korroosionkestävyyden palauttamiseksi. Lopullinen astia PWHT toimii usein koko komponentin karkaisujaksona.
4. Korkean-lämpötilan suorituskyky
Käyttölämpötila: Soveltuu jatkuvaan huoltoon tyypillisesti ~595 asteeseen (1100 astetta F).
Hapettumis- ja virumisenkestävyys: Cr-Mo-koostumus kestää hyvin hilseilyä (hapetusta) ja virumismuodonmuutoksia rasituksessa korkeissa lämpötiloissa.
SA387 Grade 11 Class 1:n ensisijaiset sovellukset
Tämä materiaali määritetään, kun valmistusprosessi vaatii maksimaalista muovattavuutta ennen valmiin astian lopullista lämpökäsittelyä. Sen sovellukset ovat päällekkäisiä luokan 2 kanssa, mutta ne valitaan erityisistä valmistussyistä.
Tyypillisiä käyttötarkoituksia ovat:
Paineastiat, jotka vaativat monimutkaisen muotoilun:
Malja- ja puolipallomaiset päät, jotka vaativat syvävetoa tai voimakasta kylmämuovausta.
Sylinterimäiset kuoret, joissa on tiukat säteet tai monimutkaiset geometriat.
Lämmönvaihtimen komponentit, kuten kanavien kannet ja muotoiltu putkilevyt.
Toimialat:
Petrokemian ja jalostus: Reaktorit, erottimet ja kolonnit vetykäsittely- ja vetykrakkausyksiköissä, erityisesti silloin, kun komponentit muodostuvat voimakkaasti ennen lopullista PWHT-astiaa.
Sähköntuotanto: Tietyt kattilakomponentit ja korkean lämpötilan{0}}paineastiat.
Kemiallinen käsittely: Alukset altistuvat syövyttäville prosesseille korotetuissa lämpötiloissa.
Miksi valita luokka 1 luokan 2 sijaan?
Päätös on tekninen kompromissi-:
Valitse luokka 1, kun valmistettavuus ja kova muovauksen helppous ovat tärkeimpiä huolenaiheita valmistuksen aikana. Suunnittelija tietää, että lopullinen lujuus kehitetään aluksen lopullisen PWHT:n aikana.
Valitse luokka 2, kun -tarvitaan suurempaa lujuutta suunnittelulaskelmissa, mikä mahdollistaa painonsäästön, ja kun tarvitaan vain kohtalaista muovausta.
Yhteenvetona:
SA387 Grade 11 Class 1 on suositeltu muovattava versio tavallisesta 1,25Cr-0,5Mo-seoksesta, joka on valittu erityisesti helpottamaan monimutkaisia valmistusprosesseja korkean lämpötilan paineastioiden rakentamisessa, kun otetaan huomioon, että sen lopulliset mekaaniset ominaisuudet selviävät valmistuksen jälkeisen lämpökäsittelyn aikana.
1. Mikä on tärkein mekaanisten ominaisuuksien ero SA387 Grade 11 Class 1:n ja Class 2:n välillä?
SA387 Grade 11 Class 1 toimitetaan hehkutetussa tilassa, mikä tarjoaa alhaisemman lujuuden, mutta paremman sitkeyden ja paremman muovattavuuden, kun taas luokka 2 on normalisoitu ja karkaistu korkeamman myötörajan ja vetolujuuden saavuttamiseksi, joten luokka 1 on suositeltava vaikeissa kylmämuovaussovelluksissa, joissa valmistusta seuraa jännityksen lieventyminen.
2. Mitkä ovat SA387 Grade 11 Class 1 -levyjen ensisijaiset korkean lämpötilan-sovellukset?
SA387 Grade 11 Class 1:tä käytetään yleisesti petrokemian- ja sähköntuotantoteollisuudessa komponenteissa, kuten vetyreformerit, katalyyttiset reaktorit ja korkean lämpötilan lämmönvaihtimet, jotka toimivat jopa noin 595 astetta (1100 astetta F), jossa sen 1,25 % kromi ja 0,5 % molybdeenipitoisuus tarjoavat hyvän hapettumiskestävyyden.
3. Miksi jälki-hitsauksen lämpökäsittely (PWHT) on kriittistä SA387 Grade 11 Class 1 -hitsauksille?
PWHT on pakollinen SA387 Grade 11 Class 1:lle hitsauksen jälkeen jäännösjännitysten lievittämiseksi, vedyn-aiheuttaman halkeilun estämiseksi ja mikrorakenteen palauttamiseksi lämpö-vaikutusvyöhykkeelle. Tämä suoritetaan tyypillisesti 620–690 asteessa (1150–1275 astetta F) korkean lämpötilan{}{}pitkän kestävyyden varmistamiseksi{0}.
Täydelliset tiedot ja tiedot ovat saatavilla pyynnöstä. Yllä olevat tiedot ovat vain ohjeellisia. Jos tarvitset erityisiä suunnitteluvaatimuksia, ota yhteyttä tekniseen myyntihenkilökuntaamme.
